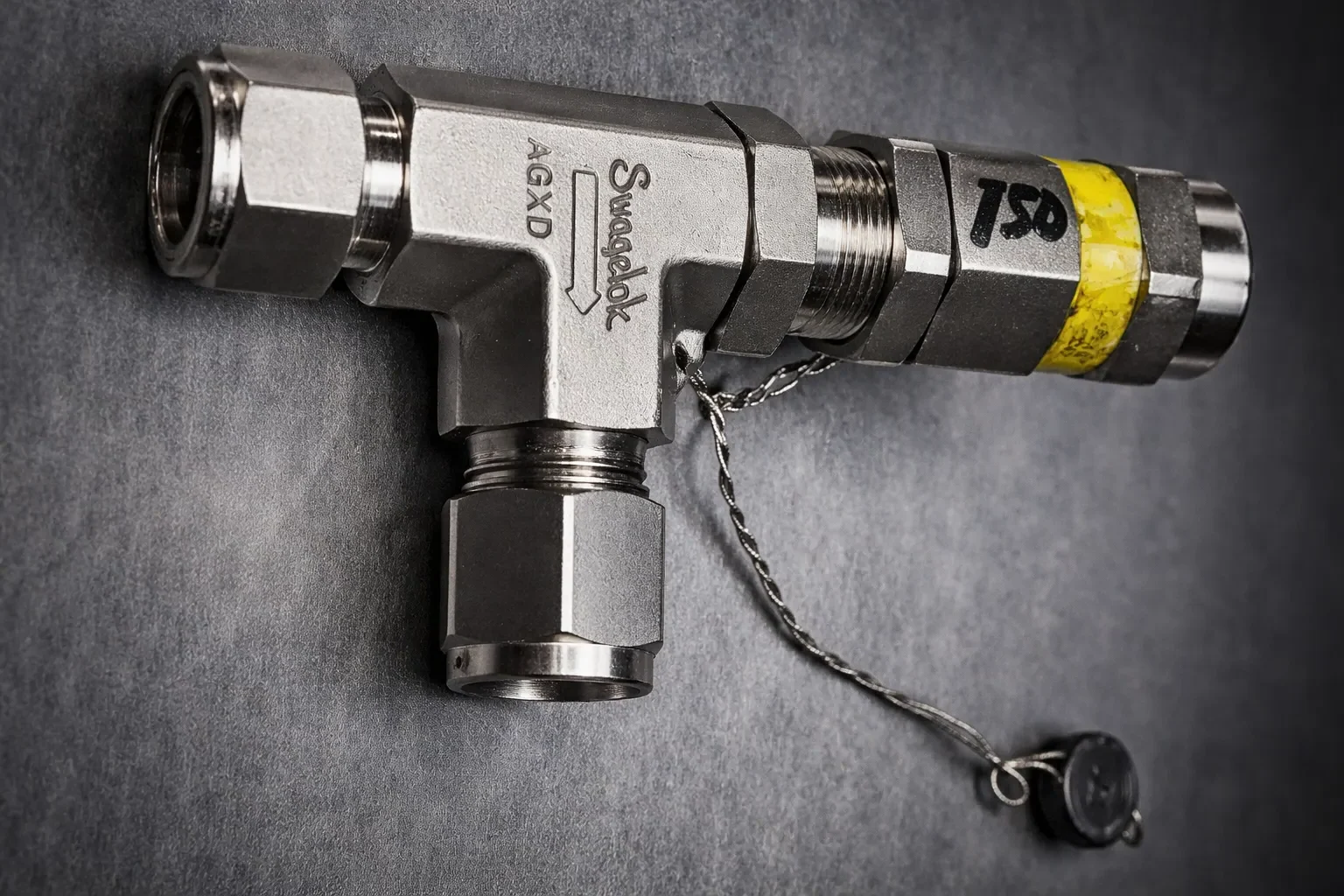

سوپاپ اطمینان فشار قوی (High Pressure Safety Relief Valves)

چرا سوپاپ اطمینان، آخرین خط دفاع در زیرساخت‌های صنعتی است؟

در تمام سیستم‌های فشار قوی—از کمپرسورهای ۴۰ بار گرفته تا مخازن و خطوط ۶۲۰ بار و بالاتر—یک واقعیت غیرقابل‌انکار وجود دارد: فشار همیشه میل به افزایش دارد، اما تحمل تجهیزات محدود است.

در این نقطه بحرانی، سوپاپ اطمینان فشار قوی نه یک تجهیز جانبی، بلکه آخرین سد بین کنترل مهندسی و فاجعه صنعتی است. هر خطای کوچک در انتخاب، سایزبندی، متریال، تنظیم فشار (Set Pressure) یا نصب، می‌تواند به پیامدهای فاجعه‌باری منجر شود:

• انفجار مخازن و خطوط لوله

• از دست رفتن جان انسان‌ها

• توقف طولانی‌مدت واحد تولیدی

• خسارات حقوقی و مالی غیرقابل جبران

تعریف مهندسی سوپاپ اطمینان فشار قوی

سوپاپ اطمینان (Safety Relief Valve) تجهیزی است که به‌صورت خودکار و بدون نیاز به فرمان خارجی، در فشار از پیش تعیین‌شده (Set Pressure) باز می‌شود تا:

1. فشار اضافی سیال را تخلیه کند.

2. از تجاوز فشار از حد مجاز طراحی جلوگیری نماید.

3. سیستم را با سرعت و دقت به محدوده امن بازگرداند.

تفاوت سوپاپ اطمینان فشار قوی با مدل‌های معمولی

در فشارهای بالاتر از ۴۰ بار، انرژی ذخیره‌شده به صورت نمایی افزایش می‌یابد. در این سطح، سرعت تخلیه حیاتی است و رفتار دینامیکی سیال تعیین‌کننده اصلی خواهد بود؛ به طوری که کوچک‌ترین تأخیر در باز شدن، به معنای شکست قطعی تجهیز است.

چرا طراحی سوپاپ اطمینان فشار قوی فوق‌حساس است؟

برای درک بهتر این حساسیت، به این سناریوی واقعی توجه کنید:

مثال مهندسی: یک مخزن نیتروژن ۴۲۰ بار با حجم ۳۰۰ لیتر را در نظر بگیرید. افزایش دمای محیط به میزان فقط ۲۰ درجه سانتی‌گراد، می‌تواند فشار داخلی را بیش از ۱۰٪ افزایش دهد. این یعنی عبور از فشار مجاز کاری (MAWP) و ورود به ناحیه شکست. اگر سوپاپ دیر باز شود، ظرفیت تخلیه کافی نداشته باشد یا در اثر اصطکاک (Friction) گیر کند، شکست ناگهانی مخزن حتمی است.

طبقه‌بندی تخصصی انواع سوپاپ اطمینان فشار قوی

در مهندسی Sauerium، انتخاب نوع سوپاپ بر اساس استراتژی ایمنی انجام می‌شود:

۱. سوپاپ‌های فنردار (Spring Loaded Safety Valves)

• ویژگی: رایج‌ترین نوع، ساختار ساده و قابل‌اعتماد.

• کاربرد: مناسب برای اکثر فشارهای بالا.

• محدودیت: در فشارهای بسیار بالا (۴۰۰+ بار)، طراحی فنر و آب‌بندی Seat بسیار بحرانی و پیچیده می‌شود.

۲. سوپاپ‌های پایلوت‌دار (Pilot Operated Safety Valves)

• مزیت: دقت فوق‌العاده بالا وSet Pressure دقیق بدون نوسان.

• کاربرد: ایده‌آل برای فشارهای متغیر و تخلیه پایدار در پتروشیمی، هیدروژن و خطوط حیاتی.

۳. سیستم‌های ترکیبی (Rupture Disc + Safety Valve)

• هدف: حفاظت دوگانه برای محیط‌های فوق‌حساس و جلوگیری از نشتی‌های مزمن (Zero Leakage).

متالورژی و متریال؛ جایی که اطمینان ساخته می‌شود

انتخاب متریال در Sauerium بدون توجه به نوع گاز، دما، خوردگی و Cleanliness، یک طراحی ناقص محسوب می‌شود.

• متریال بدنه (Body): از Carbon Steel (A105) و Stainless Steel 316L تا آلیاژهای پیشرفته نظیر Duplex، Super Duplex، Inconel و Hastelloy.

• متریال Seat & Trim: استفاده از Stellite برای مقاومت سایشی، PTFE (در فشارهای محدود) و تکنولوژی Metal-to-Metal برای فشارهای فوق‌بالا.

رنج‌های فشاری و پارامترهای سایزبندی (Orifice)

ما سوپاپ‌ها را در رنج‌های مختلف از ۴۰ بار تا فشارهای فوق‌بحرانی (Ultra High Pressure) طراحی می‌کنیم. در محاسبات سایزبندی، طراحان ما پارامترهای زیر را به دقت تحلیل می‌کنند:

• دبی تخلیه (Mass Flow)

• نوع سیال (گاز یا مایع)

• فشار برگشتی (Back Pressure)

• دمای عملیاتی (Temperature)

کاربردها بر اساس نوع سیال و صنایع مصرف‌کننده

1. هوای فشرده: کمپرسورهای صنعتی و مخازن ذخیره.

2. نیتروژن: سیستم‌های Blanketing، تست فشار و صنایع نفت و گاز.

3. هلیم: تست نشتی، صنایع فضایی و تجهیزات پزشکی (MRI).

4. اکسیژن: حساس‌ترین کاربرد که نیازمند فرآیند تخصصی O₂ Cleaning و حذف کامل آلودگی‌هاست.

صنایع هدف: نیروگاه‌ها، پتروشیمی، پالایشگاه، صنایع فولاد، صنایع دفاعی، هوافضا، هیدروژن و مراکز تحقیق و توسعه (R&D).

استانداردها؛ خط قرمز طراحی در Sauerium

بدون تطابق مستند با استانداردهای زیر، سوپاپ فقط یک قطعه فلزی است، نه یک تجهیز ایمنی:

• ASME Section VIII & XIII

• API 520 / 521 / 526

• ISO 4126

• PED 2014/68/EU & EN 12266

هشدار: اشتباهات مرگبار در طراحی سوپاپ اطمینان

بی‌توجهی به فشار تنظیم (Set Pressure)، نادیده گرفتن فشار برگشتی (Back Pressure) و انتخاب متریال ناسازگار با نوع گاز، از عوامل اصلی حوادث در سیستم‌های فشار بالا هستند.

Sauerium؛ مرجع مهندسی و ایمنی در سیستم‌های Ultra High Pressure.
